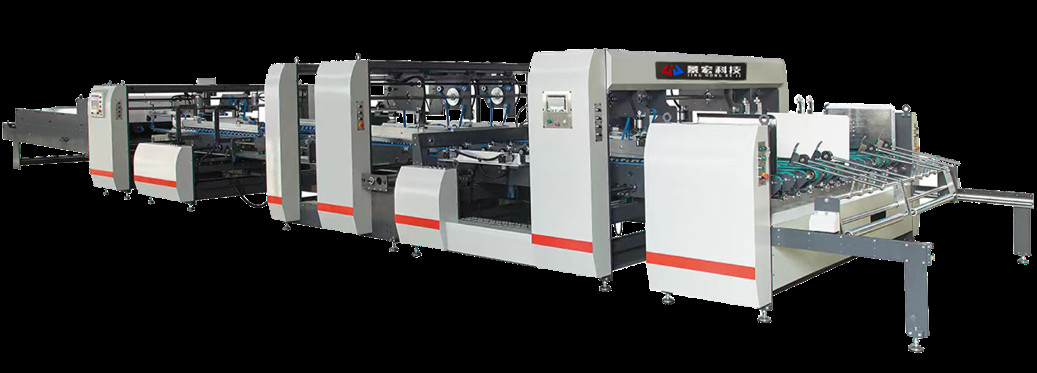

Mesin Gluer Folder Kotak Berukuran Sedang Kecepatan Tinggi Lebar 420mm-2400mm

GLUER FOLDER OTOMATIS KECEPATAN TINGGI

JH-2400F-PCW

1.

JH-2400PCW-F adalah model multifungsi, terutama cocok untuk kemasan berukuran sedang, karton 300g -800g, kemasan bergelombang 1mm-10mm, lipat ganda dan kait bawah;mesin ini juga dapat menghasilkan die-cutting tekanan datar lima lapis berlaminasi ganda dan E, CBA atau die-cutting putar cetak berbahan dasar air beralur bergelombang dua kali lipat, model kait-bawah, seluruh mesin memiliki perubahan yang lebih beragam, sederhana debugging, operasi sederhana dan nyaman.Mesin ini dilengkapi dengan locator koreksi kardus yang unik, perangkat gertakan kotak susun terus menerus.Ini mengadopsi terminal sentuh dan sistem operasi PLC, (sistem diagnosis online jarak jauh opsional).Dilengkapi dengan sistem operasi remote control, struktur transmisi mengadopsi transmisi motor independen yang dikelompokkan, operasi stabil, tidak ada suara bising, dan tekanan sabuk atas disesuaikan secara pneumatik.Ini stabil dan efisien, dan sepenuhnya memenuhi kebutuhan operasi manusiawi.Mesin ini diproduksi sesuai dengan standar CE Eropa.Inimesin dilengkapi dengan sistem 4/6-titik.

2. Parameter Teknis:

A. Spesifikasi JH-2400PCW-F:

1) Kualitas kertas yang berlaku: karton putih (300-800 gsm), menghadap dan dilaminasi E, C/B/A.bergelombang lima lapis

2. Metode pengumpanan kertas: dengan sabuk hisap dengan benar dan otomatis dan terus menerus
3. Menempel kecepatan mekanik (MAX): 250m/min
4. Lebar kotak: 420mm-2400mm
5. Dimensi mekanis (panjang×lebar×tinggi/MM): 23000×3100×2000/MM
6. Lem: larut
7. Berat total (kurang-lebih): 19,5T
8. Daya yang dibutuhkan: sekitar 47KW

B. Komponen:

Ini dibagi menjadi enam modul: bagian pengumpan, bagian penjajaran samping, bagian anti-kait, modul pembentuk lipat, modul tekan dan hitung, bagian konveyor.

• Bagian Pengumpan:

Ini terdiri dari 7 buah sabuk pengisap kertas selebar 60mm;Pelat logam 10mm disesuaikan secara horizontal untuk mengatur lebar, dan roda pemandu timbul memandu sabuk keluaran kertas;ada sekat di sisi kiri dan kanan, yang bisa digerakkan ke kiri dan ke kanan sesuai gaya produk;departemen pengumpanan kertas dilengkapi dengan tiga pisau keluaran kertas.Pisau kertas menyesuaikan panjang asimetris sesuai dengan sampel sebenarnya;perangkat hisap bekerja sama dengan motor untuk mengumpankan kertas dengan cepat, mudah, dan terus menerus secara otomatis.Bagian pengumpanan kertas dapat menumpuk kertas pada ketinggian 400mm, dan tekanan pengumpanan atas adalah pneumatik untuk memastikan pengumpanan kertas bergelombang yang mulus.Operator dapat mengontrol sakelar pengumpanan kertas di area pengoperasian mana pun.

• Bagian Perataan Samping:

Struktur tiga pelat mengadopsi prinsip pengukur dorong dan pengukur samping, yang dapat memperbaiki karton miring untuk memastikan pengumpanan yang halus dan mulus.

• Anti-Pengait

Struktur tiga pelat, sabuk atas adalah jenis penggerak utama, untuk memastikan pengangkutan kertas yang mulus.Sabuk bawah adalah 50MM, sabuk atas adalah 30MM, dan sabuk tekanan atas bergerak naik turun secara pneumatik untuk beradaptasi dengan ketebalan karton yang berbeda.Dilengkapi dengan sistem anit-hook, bekerja sama dengan sistem 4/6-point untuk memastikan pembentukan kotak yang baik.

• Anti-Pengait:

Struktur tiga pelat, sabuk atas adalah tipe penggerak utama selebar 30mm, dan sabuk bawah selebar 50mm untuk memastikan kelancaran transportasi kertas.

• Modul Pembentukan Lipat

Struktur tiga pelat, sabuk atas adalah jenis penggerak utama, untuk memastikan pengiriman kertas yang mulus.Ini terdiri dari sabuk bawah 50mm dan kruk selebar 60 mm;sisi kiri dan kanan dilengkapi garis lipatan kedua 180 derajat, dan garis lipatan keempat 180 derajat digabungkan seluruhnya;roda pemandu kiri dan kanan disesuaikan dengan posisi yang berbeda agar sesuai dengan kotak lipat dengan lebih mulus;bantalan bawah menopang dan memandu sabuk agar berjalan dengan benar.Sabuk lipat digerakkan secara independen, dan kecepatan sabuk lipat dapat disesuaikan secara independen, sehingga produk tidak akan mengalami ketidaksejajaran lem.

• Tekan dan Menghitung Modul:

Transmisi atas dan bawah dapat menyesuaikan panjangnya;dan dilengkapi dengan alat pelurus untuk memperbaiki kesalahan yang dihasilkan selama proses pelipatan karton, dan garis lipatan di kedua sisi karton dapat diratakan dan diperbaiki saat kotak lima lapis diproduksi oleh alat perataan.Saat memproduksi kotak tempel bawah, dilengkapi dengan perangkat pemblokiran depan pneumatik.Metode akumulasi kotak otomatis terus menerus memastikan bahwa kotak memasuki departemen pengangkutan dengan rapi;itu mengadopsi perangkat otomatis penghitung listrik;itu dilengkapi dengan sistem tekanan udara dan sistem pengangkutan tekanan.Roda pengepresan dapat disesuaikan dengan jenis kotak dan kualitas kertas yang berbeda untuk membuat pengepresan kotak lebih sempurna.

• Bagian Konveyor:

Mengadopsi struktur transmisi utama atas dan bawah yang independen, sabuk pengepres atas dapat bergerak maju dan mundur sesuai dengan panjang karton produksi, sabuk umpan masukan lembut dan sedang, dan tidak akan menghancurkan produk jadi;pengepresan yang seimbang, penyampaian yang rapi, memastikan kualitas yang sempurna;kecepatan bagian pengangkut disesuaikan dengan kecepatan lari mesin utama.Peralatan listrik secara otomatis disesuaikan, dan operasi manual serta kecepatan juga dapat dipilih;ada dua set perangkat fungsi pengepresan depan dan pengepresan kertas.Proses debug dan pengoperasiannya sederhana dan nyaman untuk disesuaikan.

3. Daftar bagian utama

4. Daftar suku cadang
