PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt
PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt

Gambar besar :  PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt

Detail produk:
Tempat asal: Cina
Nama merek: JINGHONG
Sertifikasi: ISO/CE
Nomor model: JH-1100
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 60000-120000/SET
Kemasan rincian: Film anti karat meteorologi dan braket bawah baja
Waktu pengiriman: 45 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Menyediakan kemampuan: 10 Set/Bulan

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt

Deskripsi
Lebar kotak: 130mm-1100mm Kualitas Kertas yang Berlaku: karton putih (350-800 gsm), karton bergelombang E dan F laminasi
Kecepatan Mekanik: 450 m/mnt Warna: Sesuaikan
Cahaya Tinggi:

Mesin Lipat dan Perekatan Karton 28KW

,

mesin perekatan Lipat Sabuk Multi Alur

,

Mesin Lipat dan Perekatan Karton PLC



GLUER FOLDER OTOMATIS KECEPATAN TINGGI



JH-1100-PCW

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 0

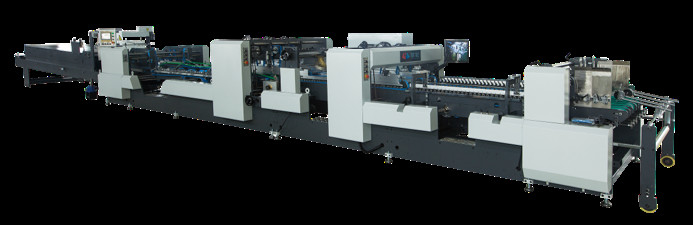

Mesin Gluer Folder Karton Otomatis JH-1100

1. Perkenalan

Mesin ini mengadopsi struktur transmisi sabuk multi-alur, kebisingan rendah, operasi stabil, dan perawatan sederhana;

Motor mesin ini mengadopsi kontrol inverter, pengaturan kecepatan otomatis, penghematan daya yang stabil;

Operasi mengadopsi penyetelan batang gigi satu sisi, yang sederhana dan nyaman (penyesuaian otomatis oleh motor adalah opsional);

Output kertas mengadopsi beberapa sabuk tebal yang dilengkapi dengan motor getaran untuk memastikan pengumpanan kertas yang berkelanjutan, akurat, otomatis, dan;

Pelat sabuk bagian atas tersegmentasi, dikombinasikan dengan desain khusus, dapat disesuaikan dengan kebutuhan produk tanpa mengencangkan sabuk;

Desain struktur papan sabuk atas khusus dapat secara efektif melindungi penggerak elastis dan menghindari kerusakan yang disebabkan oleh pengoperasian yang tidak benar;

Sediakan silinder lem bawah, yang mengadopsi batang gigi untuk menyesuaikan sisi kiri dan kanan silinder lem, yang mudah dioperasikan (sistem semprotan lem yang relevan harus dipilih);

Gunakan layar sentuh dan sistem kontrol PLC, sistem operasi kendali jarak jauh, dilengkapi dengan penghitungan fotolistrik, penghitungan kuantitatif, dilengkapi dengan perangkat menendang kertas otomatis;perangkat inkjet, fungsi yang lebih komprehensif;

Tabel tekanan pengangkutan mengadopsi bahan khusus, menyesuaikan tekanan dengan tekanan udara, dan dilengkapi dengan sabuk spons untuk memastikan produk yang sempurna;

Satu kunci pas hex dapat menyesuaikan semua aksesori penyesuaian, mudah dioperasikan;

Mesin ini dapat menghasilkan karton bawah pengait dua kali lipat dan empat kali lipat serta kotak kemasan laminasi;

Mesin ini dapat menambahkan fungsi kotak empat/hex.



2. Parameter Teknis:

SEBUAH.Spesifikasi JH-1100-PCW:

  • Kualitas kertas yang berlaku: karton putih (250-800 gsm), karton ke karton laminasi,dinding tunggal seruling E dan F.
  • Metode pengumpanan kertas: dengan sabuk hisap dengan benar, otomatis, dan terus menerus
  • Lebar kotak: 130mm-1100mm
  • Ukuran mekanik (L×W×H/MM): 2100mm×1800mm×1450mm
  • Lem: larut
  • Berat total (kurang-lebih): 8,5T
  • Daya yang dibutuhkan: sekitar 28KW
  • Kecepatan mekanik: 450m/min

B. Komponen:

Ini dibagi menjadi tujuh modul: bagian pengumpan, bagian penyelarasan, bagian pra-lipat, akaitbagian, bagian pembentuk lipat, bagian tekan, dan bagian konveyor.





  • Bagian Pengumpan

▪ Bagian pengumpanan kertas memiliki sistem penggerak motor independen, dan mode pengumpanan kertas disinkronkan dengan host;

▪ Tujuh sabuk pengumpanan kertas setebal 30mm;Pelat logam 10mm disesuaikan secara horizontal untuk mengatur lebarnya;

▪ Roda pemandu daya timbul memandu sabuk keluaran kertas;sisi kiri dan kanan dilengkapi dengan baffle untuk mengatur kiri dan kanan sesuai gaya produk;

▪ Dilengkapi dengan tiga pisau pelontar kertas untuk bagian kertas untuk menyesuaikan panjang asimetris sesuai dengan sampel yang sebenarnya;

▪ Perangkat getar bekerja sama dengan motor untuk mengumpankan kertas secara akurat dan cepat, terus menerus, dan otomatis;

▪ Bagian pengumpanan kertas dapat menumpuk kertas dengan ketinggian 400 MM, dilengkapi dengan perangkat penghapus debu dengan roda wol untuk memastikan pengumpanan kertas yang lancar;

▪Operator dapat mengontrol sakelar pengumpanan kertas di area pengoperasian mana pun;

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 1



  • Bagian Penjajaran

▪ Karton yang dikirim oleh bagian pengumpanan kertas dapat dikoreksi oleh bagian koreksi untuk memastikan keakuratan pengiriman.

▪ Tekanan penggerak atas dapat disetel ke atas dan ke bawah untuk menyesuaikan dengan ketebalan karton yang berbeda

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 2



  • Bagian pra-lipat:

Desain khusus dapat melipat garis lipatan pertama 180 derajat dan garis lipatan ketiga 165 derajat.Buat lebih mudah untuk membuka kotak;

Itu dapat ditingkatkan untuk menginstal sistem anti-hook empat / enam (perangkat opsional).

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 3



  • KaitBagian

Dilengkapi dengan kombinasi kait bawah, mekanisme penyesuaian, desain yang ideal dan fleksibel, pengoperasian yang cepat dan mudah.

Pelat sabuk bagian atas tersegmentasi, dipadukan dengan desain khusus, dapat disesuaikan untuk pemuaian dan penyusutan sesuai dengan kebutuhan produk, tanpa perlu mengencangkan sabuk.

Silinder lem bawah dilengkapi dengan satu di setiap sisi, kapasitasnya besar, dan dipilih sesuai dengan situasi aktual;volume lem silinder lem dapat disesuaikan, stabil, dan mudah dirawat;ketebalan roda lem yang disediakan adalah 4mm, dan juga dapat dipilih sesuai dengan kebutuhan khusus pelanggan;silinder lem kuat, bahan baja tahan karat yang tahan lama;

Lem bawah dilengkapi dengan empat set perangkat pengait bawah.

Sabuk bawah adalah 30MM, sabuk atas adalah 20MM, dan pelat sabuk tekanan atas dapat bergerak ke atas dan ke bawah untuk menyesuaikan dengan ketebalan karton yang berbeda.



PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 4













  • Bagian Pembentukan Lipat

Garis lipatan kedua 180 derajat, dan garis lipatan keempat 180 derajat.

Desain khusus kecepatan sabuk pengangkut kiri dan kanan dari bagian lipat dapat disesuaikan secara individual untuk memperbaiki arah perjalanan kotak kosong untuk memastikan pengangkutan lurus.

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 5





  • Bagian Pers

Gunakan penghitung fotolistrik untuk mengambil kertas dan sistem tujuan ganda semprotan air secara otomatis.

Perangkat pendeteksi kemacetan kertas.

Penyesuaian sabuk atas dan bawah sederhana dan mudah dioperasikan.

Itukertasfungsi tepuk adalah opsional.

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 6



  • Bagian Konveyor:

Sabuk pers tumpukan seluler dua pelat kiri dan kanan dapat disesuaikan secara online sesuai dengan persyaratan penumpukan produk untuk meningkatkan efisiensi produksi.

Sabuk spons ekstra khusus digunakan untuk menekan bagian cekung dari tumpukan kotak.

Penyesuaian tekanan pneumatik, mudah disesuaikan, dapat secara efektif memastikan tekanan seragam yang pas.

Dalam mode otomatis, ini terkait dengan rasio host untuk meningkatkan stabilitas penumpukan produksi.

PLC 28KW Mesin Lipat Karton Dan Perekatan Dengan Multi Groove Belt 7



  1. Daftar bagian utama
Tidak. Barang Merek Asal
1 Motor utama motor CB Taiwan
2 Konverter frekuensi Inovasi Cina
3 HMI Guru Panel Cina
4 Sabuk sinkron Gerbang Amerika Serikat
5 Bantalan penggerak utama NSK/SKF Jepang, Swedia
6 Sumbu utama   Taiwan
7 Sabuk pengumpanan kertas NITTA Jepang
8 Sabuk datar NITTA Jepang
9 PLC Fatek Taiwan
10 Komponen listrik Schneider Perancis
11 Trek lurus STAF Taiwan
12 Inspeksi elektronik Sunx Jepang








  1. Daftar suku cadang
Tidak. Barang Kuan. Komentar
1 Kotak alat dan alat operasi 1 Standar
2 Penghitung fotolistrik 1 Standar
3 Jumlah tendangan 1 Standar
4 Pad tingkat 16 Standar
5 Pipa horizontal 15 meter 1 Standar
6 Layar komputer 1 Standar
7 Sekrup 1 Standar




DAFTAR OPSIONAL:

  • Sistem inspeksi
  • Dua kepala untuk selotip dua sisi
  • Senapan ganda plasma USD 10.000
  • Lem jendela



Merekomendasikan daftar suku cadang

Tidak. Barang Kuantitas Harga satuan (USD)
1 Berikan pita kertas 1 723
2 Sabuk sinkron 1 52
3 Sabuk berusuk V 1 1088
4 Sabuk datar 1 2341
5 Kacang plastik 10 3
6 Sabuk spons 1 142
7 tombol darurat 1 6
8 Sekrup lubang 20 1
9 Kacang persegi 20 1
10 Kait bagian bawah 1 342
11 Pemegang 1 470
