Tempat asal:
Cina
Nama merek:
JINGHONG
Sertifikasi:
ISO/CE
Nomor model:
JH-1450-AC

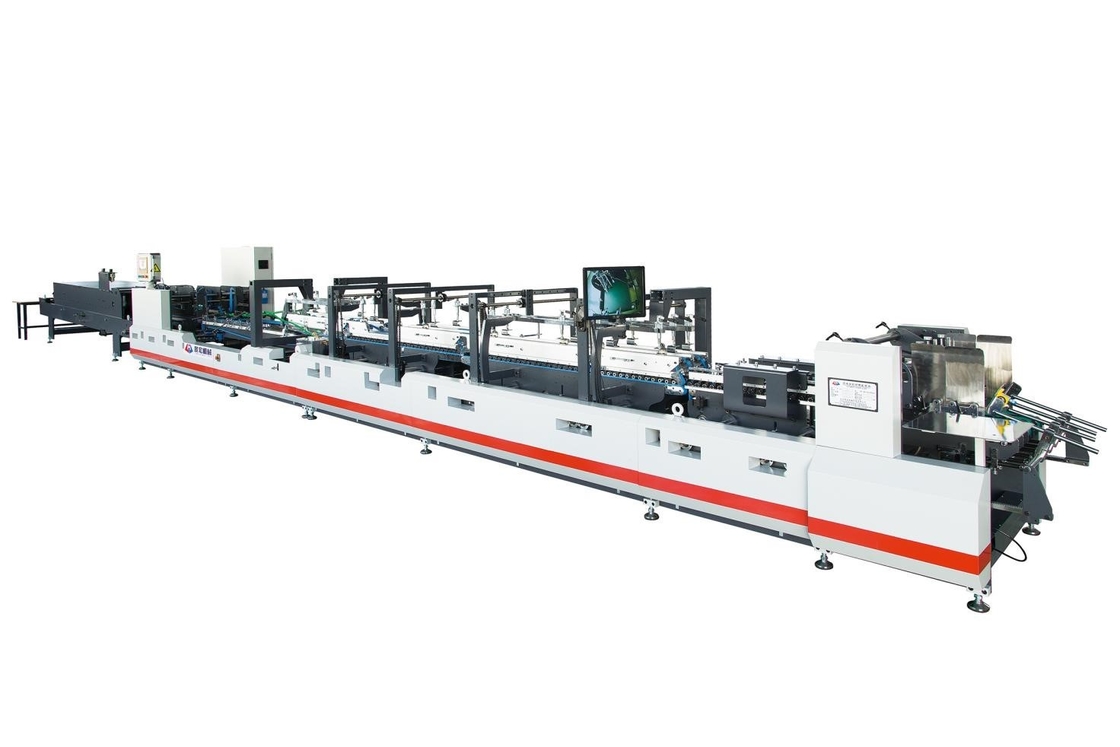

GLUER FOLDER OTOMATIS KECEPATAN TINGGI
JH-1450AC
JH-1450 Gluer Folder Karton Otomatis
1. Perkenalan
JH-1450AC adalah mesin berukuran sedang, terutama cocok untuk kemasan berukuran sedang, karton 350g-800g, kemasan bergelombang 1mm-5mm, kemasan karton dua kali lipat;mesin ini juga dapat menghasilkan double-laminated dan E, CBA flat die cutting atau water-based printer rotary die cut two-fold box, seluruh mesin memiliki lebih banyak perubahan, debugging sederhana, pengoperasian yang sederhana dan nyaman.Mesin ini dilengkapi dengan locator koreksi kertas yang unik, perangkat pemangkasan, perangkat pelurusan kotak susun terus menerus.Ini mengadopsi terminal sentuh dan sistem operasi PLC, (sistem diagnosis online jarak jauh opsional).Sistem operasi remote control, operator dapat mengontrol jangkauan operasi alat berat untuk berhenti di area operasi apa pun, dilengkapi dengan layar komputer, transmisi adalah penggerak motor diarahkan independen, tahan lama, kebisingan rendah, dilengkapi dengan panel kontrol listrik, stabil dan efisien, sepenuhnya memenuhi kebutuhan operasi manusiawi.
2. Parameter Teknis:
SEBUAH.Spesifikasi JH-1450AC:
B. Komponen:
Ini dibagi menjadi tujuh modul: bagian pengumpan, bagian penjajaran samping, bagian pengeleman, bagian anti-kait, bagian pembentuk lipat, bagian tekan dan hitung, bagian konveyor.
Ini terdiri dari 7 buah sabuk pengisap kertas selebar 60mm;Pelat logam 10mm disesuaikan secara horizontal untuk mengatur lebar, dan sabuk keluaran kertas dipandu oleh rol;baffle dipasang di sisi kiri dan kanan untuk menyesuaikan kiri dan kanan sesuai dengan gaya produk;departemen pengumpanan kertas dilengkapi dengan tiga pisau keluaran kertas untuk menyesuaikan panjang asimetris sesuai dengan sampel aktual;perangkat hisap bekerja sama dengan motor dengan cepat dan mudah, terus menerus, dan secara otomatis mengumpankan kertas dengan benar.Bagian pengumpanan kertas dapat menumpuk kertas hingga setinggi 400mm, dan tekanan pengumpanan kertas bagian atas adalah pneumatik untuk memastikan pengumpanan kertas bergelombang yang mulus.Operator dapat mengontrol sakelar pengumpanan kertas di area pengoperasian mana pun.
Struktur dua pelat mengadopsi prinsip pengukur dorong dan pengukur samping, yang dapat memperbaiki karton miring untuk memastikan pengumpanan yang lancar.
Semua silinder lem dapat dimuat dan dibongkar;silinder lem bawah dilengkapi dengan kiri dan kanan, dan kapasitasnya besar, yang dapat dipilih sesuai dengan situasi aktual;volume pasta silinder lem dapat disesuaikan, stabil, dan mudah dirawat;ketebalan roda pengeleman yang disediakan adalah 10mm-20mm, dan juga dapat disesuaikan memerlukan pemilihan;silinder lem terbuat dari bahan yang kuat dan tahan lama untuk memastikan penyelesaian fungsi perekatan.
sistem sudut 4/6 yang dirancang khusus, yang digerakkan oleh sistem kontrol servo presisi tinggi.Dengan demikian, mewujudkan fungsi lipat khusus seperti bagian bawah, kunci depan dan sudut 4/6, yang dapat memenuhi fungsi berbagai penutup dan kotak sudut 4/6.

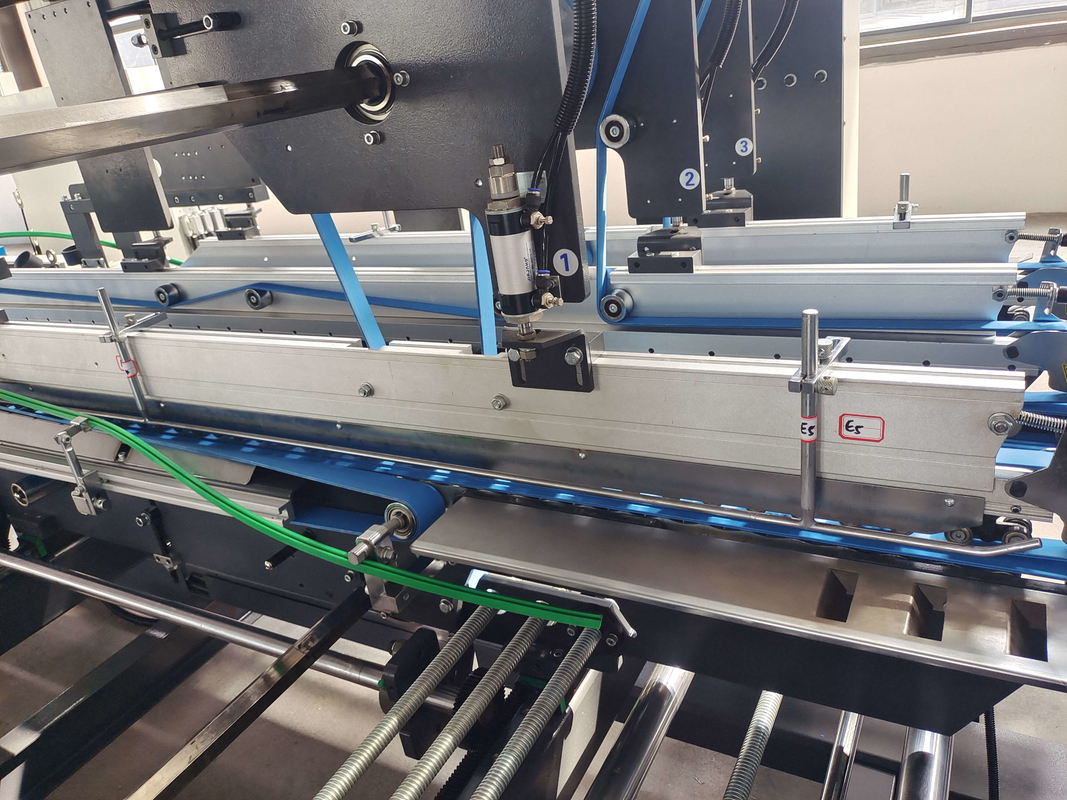

Struktur tiga pelat, sabuk atas adalah jenis penggerak utama, untuk memastikan pengiriman kertas yang mulus.Ini terdiri dari sabuk bawah 50mm dan sabuk putar lebar 60 mm;sisi kiri dan kanan dilengkapi garis lipatan kedua 180 derajat, dan garis lipatan keempat 180 derajat digabungkan seluruhnya;roda pemandu kiri dan kanan disesuaikan dengan posisi yang berbeda agar sesuai dengan kotak lipat dengan lebih mulus;bantalan bawah menopang dan memandu sabuk agar berjalan dengan benar.Pelat sabuk tekanan atas dapat bergerak ke atas dan ke bawah untuk beradaptasi dengan ketebalan karton yang berbeda.

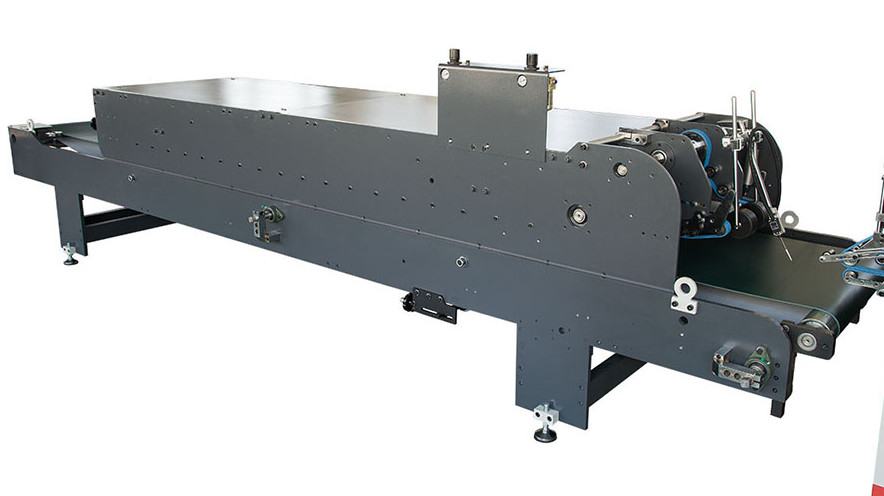

Panjang transmisi atas dan bawah dapat disesuaikan;metode akumulasi kotak otomatis terus menerus memastikan bahwa kotak memasuki bagian pengangkutan dengan rapi;perangkat otomatis penghitung listrik diadopsi;itu dilengkapi dengan sistem tekanan udara dan sistem pengangkutan tekanan.Tekanan dapat diatur sesuai dengan jenis kotak dan kualitas kertas yang berbeda untuk membuat kotak menekan lebih sempurna.
Dilengkapi dengan sekat depan dan fungsi dorong terus menerus, kesalahan dalam proses pelipatan karton dapat diperbaiki.Sabuk umpan input mengadopsi struktur transmisi utama atas dan bawah yang independen.Sabuk input lembut dan sedang, dan tidak akan menghancurkan produk jadi;seluruh bagian pengangkut dapat bergerak maju mundur;ditekan secara merata dan disampaikan dengan rapi untuk memastikan kualitas yang sempurna;kecepatan bagian pengangkut dapat disesuaikan secara otomatis sesuai dengan kecepatan lari mesin utama dan perangkat fotolistrik.Kecepatan disesuaikan dengan mode operasi manual;satu set perangkat fungsional terdiri dari roda karet.
Tidak. | Barang | Merek | Asal |
1 | Motor utama | motor CB | Taiwan |
2 | Konverter frekuensi | Inovasi | Cina |
3 | HMI | Guru Panel | Cina |
4 | Sabuk sinkron | Gerbang | Amerika Serikat |
5 | Bantalan penggerak utama | NSK/SKF | Jepang, Swedia |
6 | Sumbu utama | Taiwan | |
7 | Sabuk pengumpanan kertas | NITTA | Jepang |
8 | Sabuk datar | NITTA | Jepang |
9 | PLC | Fatek | Taiwan |
10 | Komponen listrik | Schneider | Perancis |
11 | Trek lurus | STAF | Taiwan |
12 | Inspeksi elektronik | Sunx | Jepang |
Tidak. | Barang | Kuan. | Komentar |
1 | Kotak alat dan alat operasi | 1 | Standar |
2 | Penghitung fotolistrik | 1 | Standar |
3 | Jumlah tendangan | 1 | Standar |
4 | Pad tingkat | 16 | Standar |
5 | Pipa horizontal 15 meter | 1 | Standar |
6 | Layar komputer | 1 | Standar |
7 | Sekrup | 1 | Standar |
DAFTAR OPSIONAL:
