3. DESKRIPSI SETIAP BAGIAN

Pos.1

LEMBARAN SFI PENGUMPANG 108/145 L

Pengumpan dengan meja, memberi makan seprai dengan cara yang tidak rata.

Pengumpan menyedot lembaran dari ujung belakang dan dilengkapi dengan pelat tumpukan yang memungkinkan penyesuaian tumpukan secara lateral.Nosel blower lateral yang dapat disesuaikan menciptakan bantalan udara di bawah lembaran dan menjamin pengumpanan lembaran demi lembaran yang tepat bahkan pada kecepatan tinggi.

Dengan kontrol lembar ganda.

Pos.2

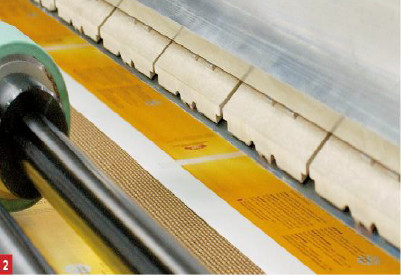

UNIT PENYETELAN LEMBAR

Lembaran berjalan terus-menerus di bawah lapisan ke dalam unit penyelarasan lembaran, disesuaikan dengan penghenti depan ke lapisan bawah yang diperlukan untuk pelapisan yang disejajarkan secara lateral dengan perangkat peletakan sisi mekanis (sisi pengoperasian) dan kemudian dipercepat ke kecepatan produksi.

Panjang underlapping

0 – 30 mm

Pos.3

PEMBERSIHAN LEMBAR GANDA DENGAN SIKAT DAN KALENDER

1. Pembersihan sikat dengankipas hisap dan filter

Dua sikat putar berlawanan dengan sistem ekstraksi debu terintegrasi dan filter debu membersihkan permukaan media dari kotoran yang terlepas.

b) Kalender pembersihan lembaran

Kalender digunakan untuk membersihkan permukaan lembaran dari kontaminasi (anti set-off powder, dll).

Rol krom yang dipanaskan mengambil partikel dan secara bersamaan mencatat lembaran-lembaran itu

berarti tekanan yang sesuai.Sistem perawatan membersihkan rol krom secara terus-menerus.Ini menghasilkan konsumsi perekat yang lebih rendah.

Pos.4

UNIT LAMINATING DENGAN FILM UNROLLING, UNIT LEM COATING, KALENDER LAMINATING DAN SEPARATOR LEMBAR

Laminasisatuan, terdiri dari:

• sistem pelepasan film
• film slitter dan sisa film terguncang

• pemberian makan dan dosis perekat otomatis
• aplikasi perekat
• platform gunting untuk akses mudah
• tegangan film yang dikontrol secara elektronik
• silinder laminating chrome dan rol tekanan balik berlapis karet
• Pemisah lembaran berputar PISAU PANAS

Sistem pengumpanan, pemanasan, dan pemberian perekat otomatis

• sistem pemompaan lem untuk drum 200 l, dengan pelat pengikut yang dipanaskan
• pipa umpan yang dipanaskan dengan katup perekat yang dikontrol secara otomatis
• kontrol level untuk bah perekat

Unit lapisan perekat

Mengizinkan aplikasi merata dari jumlah perekat yang ditentukan 1,8 - 4,0 g/m2 pada suhu kerja

70 – 90° C dan terdiri dari:

• rol celah yang dapat disesuaikan
• rol dosis yang diatur kecepatan untuk jumlah perekat yang diinginkan
• rol transfer
• rol aplikasi
• secara otomatis mengaktifkan rol tekanan untuk aplikasi perekat
• tutup pengaman dengan sistem aspirasi terintegrasi untuk wadah berperekat
•

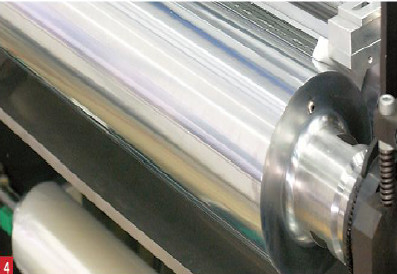

Satuan Laminasi

Terdiri dari rol baja berlapis krom dan rol tekanan counter karet, keduanya digerakkan secara mandiri.Rol laminasi tidak dipanaskan dan menjamin sehubungan dengan celah yang dapat disesuaikan yang disediakan, pengaturan rata rata mutlak dari media terlepas dari beratnya.Ini memastikan tekanan balik yang tinggi dan tekanan laminasi yang rendah, menghindari distorsi lembaran.

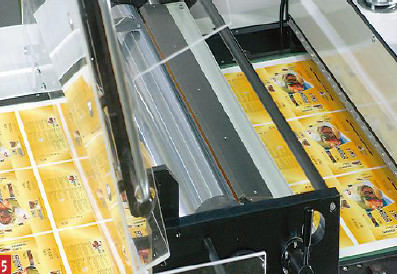

Unit pemisah lembaran “Hot-Knife”

Sebuah “Hot-Knife” putar yang dikontrol secara elektronik terletak tepat setelah stasiun laminasi memisahkan lembaran film demi lembaran, terlepas dari lebar film dan kecepatan mesin.Akurasi pemisahan berada dalam ± 1 mm.

Pos.5

PENUMPANG LEMBAR

Untuk menumpuk lembaran kertas / papan laminasi yang terpisah.Formasi tumpukan dikendalikan oleh pemberhentian depan dan belakang dan dua pelari samping

• Sistem pembuatan profil lembaran untuk lembaran kertas di bawah 180 g/m2
• Rem lembaran yang dioperasikan secara pneumatik
• Hembusan udara yang terkontrol dari belakang dan atas untuk penumpukan lembaran cepat
• Pelari samping yang dikontrol secara pneumatik untuk pembentukan tumpukan
• Pemantauan tingkat tumpukan melalui sakelar kedekatan kapasitif yang dapat disesuaikan.

Pos.6

SISTEM KONTROL

*** Sistem kontrol kelistrikan dan PLC menggunakan Siemens!

Gunakan Siemens S7-1200 PLC terbaru, pengumpanan kertas, moter utama, pengiriman, pompa lem menggunakan programmer PLC independen.

Melalui jaringan Siemens Profinet untuk mencapai kendali terpusat yang terdesentralisasi.Servo dan konversi frekuensi semuanya dikendalikan oleh jaringan Profinet.

Mesin ini dilengkapi dengan nilai uji dan sistem pemantauan yang dapat diprogram.Unit pengawasan dan sistem penggerak yang dipasang secara lokal saling terhubung ke pengontrol utama melalui tautan Ethernet.Panel Sentuh yang dipasang dengan panel layar berwarna digunakan untuk pengoperasian mesin secara lengkap.Kontrol pengoperasian lokal tambahan memungkinkan akses akurat ke modul alat berat yang sesuai jika diperlukan.

Tampilan operasi skematis yang jelas memandu operator selama seluruh siklus proses penyiapan, produksi, dan pembersihan, menggunakan indikasi warna dan jendela teks.

Sistem manajemen pekerjaan yang disertakan juga memungkinkan untuk mengingat pengaturan mesin jika ada pekerjaan berulang.

Sesuai keinginan, sistem manajemen alat berat yang lengkap dapat dipasang atau dipasok sesuai permintaan.

Kontrol menu sederhana dengan indikasi warna dan jendela teks mendukung operator.Diagnosis kesalahan didukung oleh sistem.

Pos.7

PENGOPERASIAN PANEL SENTUH

Tampilan skematis dari siklus operasi.Penyesuaian iklan pengaturan dilakukan dengan sentuhan layar yang sederhana.Status mesin ditunjukkan dalam kode warna.

4. KETENTUAN PEMBAYARAN

• uang muka 30% setelah konfirmasi;70% oleh T/T atau L/C yang tidak dapat dibatalkan pada pandangan sebelum pengiriman

5. WAKTU PENGIRIMAN

• 3 bulan setelah menerima uang muka

6. INSTALASI

• Pemasangan mesin tidak dipungut biaya
• Pelanggan bertanggung jawab atas biaya tiket pesawat pulang pergi, akomodasi hotel (hotel bintang 3), makan, dan transportasi lokal untuk teknisi.Jika sebuah

diperlukan penerjemah, itu akan ada di akun pelanggan.

7. GARANSI

• Ada garansi 1 tahun (sejak tanggal pemasangan) untuk semua suku cadang, mekanik dan listrik, karena cacat produksi, kecuali suku cadang habis pakai seperti ikat pinggang, pengisap karet, dll dan jika telah terjadi “kecelakaan” atau mal-operasi.

8.CATATAN

• Semua harga dan ketentuan di atas tunduk pada konfirmasi akhir kami
• Kutipan ini hanya berlaku selama 30 hari
